Progetto irrigazione: giardino rettangolare 10 × 8 m

Dati di partenza del giardino

Misure e caratteristiche

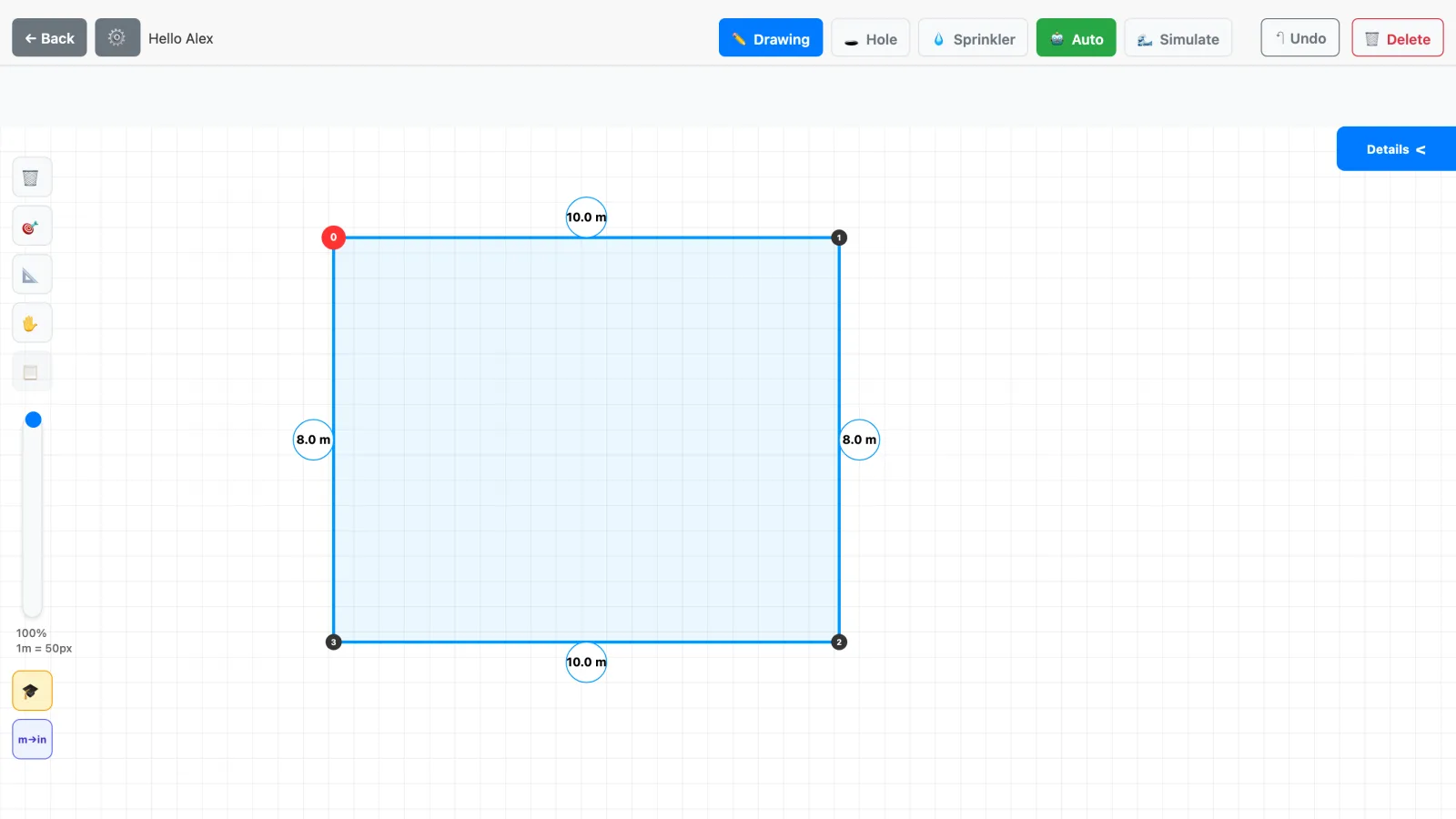

• Dimensioni: 10 m × 8 m (80 m²)
• Forma: rettangolare regolare
• Prato: 65 m² (fascia centrale)
• Aiuola arbusti: 15 m² (lato nord, ombra parziale)
• Tipo suolo: medio-argilloso
• Esposizione prato: pieno sole

Dati idrici misurati

• Pressione statica (rubinetto chiuso): 2,8 bar
• Pressione dinamica (lavatrice in funzione): 2,2 bar
• Portata massima: 10 litri in 33 secondi = 18,2 L/min
• Allaccio: rubinetto giardino sul lato est, altezza 40 cm da terra

La pressione dinamica di 2,2 bar è il valore usato per tutti i calcoli successivi. Stimando 0,6 bar di perdite lungo i tubi e nelle valvole, la pressione disponibile agli irrigatori è circa 1,6 bar — sufficiente per irrigatori da 4 m che lavorano bene già a 1,5 bar.

Suddivisione in zone (idrozone)

Con pressioni e fabbisogni diversi tra prato e aiuola, si creano due zone indipendenti:

• Zona 1 — Prato: 65 m², irrigatori pop-up rotanti, 3–4 volte/settimana in estate, durata 20–25 min per sessione.
• Zona 2 — Aiuola arbusti: 15 m², gocciolatori autocompensanti, 2 volte/settimana in estate, durata 30–40 min per sessione.

La zona goccia richiede un riduttore di pressione (1 bar) a monte della linea goccia perché i gocciolatori autocompensanti lavorano a 0,5–1,5 bar e con 2,2 bar di rete si rischia di superare la soglia di pressione massima.

Schema di posizionamento irrigatori (Zona 1 — Prato)

Con raggio 4 m e prato di 10 × 8 m, si applica il principio head-to-head: distanza massima tra irrigatori adiacenti = 4 m.

Layout:

• Angolo NE: 1 irrigatore 90° (lato nord + lato est)
• Angolo NW: 1 irrigatore 90° (lato nord + lato ovest)
• Angolo SE: 1 irrigatore 90° (lato sud + lato est)
• Angolo SW: 1 irrigatore 90° (lato sud + lato ovest)
• Centro lato nord (5 m dal NE): 1 irrigatore 180° (lato nord verso centro)
• Centro lato sud (5 m dal SE): 1 irrigatore 180° (lato sud verso centro)

Distanza tra irrigatori adiacenti sul lato lungo (10 m): 5 m. Con raggio 4 m, la sovrapposizione non è perfettamente head-to-head ma con il 20% di riaggiustamento della portata in centro si compensa. Per un prato di questa dimensione, 6 irrigatori a raggio 4 m coprono uniformemente senza zone secche evidenti. In alternativa si possono usare irrigatori con raggio regolato a 5 m (a 2,5 bar disponibili questo è raggiungibile) per avere la copertura head-to-head esatta.

Percorso tubazione Zona 1

• Tubo principale PE 25 mm dal rubinetto (est) verso valvola solenoidale (scatola di derivazione a est, interrata a 25 cm): 2 m
• Dalla valvola, tubo PE 25 mm lungo il lato sud: 10 m fino all'angolo SW
• Risalita lungo lato ovest: 8 m fino all'angolo NW
• Lungo lato nord: 5 m fino al centro nord
• Derivazioni PE 16 mm a ogni irrigatore: 6 derivazioni da 0,5–2 m ciascuna

Schema di posizionamento (Zona 2 — Aiuola goccia)

L'aiuola di 15 m² sul lato nord (3 m × 5 m) contiene 8 arbusti medi. Si usa una linea goccia PE 16 mm con gocciolatori autocompensanti inseriti a spina a 2 L/h ogni 60 cm circa.

• Tubo PE 16 mm da valvola solenoidale goccia (nella stessa scatola della Zona 1) fino all'aiuola: 3 m
• Riduttore di pressione 1 bar prima dell'ingresso aiuola
• Linea goccia sul perimetro aiuola con 8 gocciolatori posizionati alla base degli arbusti: circa 22 m di tubo
• Tappo final-linea sul termine del circuito

Calcolo dei circuiti: verifica portata

Zona 1 (prato): 6 irrigatori Hunter PGP-ADJ a 4 m di raggio consumano circa 1,8 L/min ciascuno a 1,5 bar = 10,8 L/min totali. Con 18 L/min disponibili, il circuito è al 60% della portata massima: ampio margine.

Zona 2 (goccia): 8 gocciolatori da 2 L/h = 16 L/h = 0,27 L/min totali. Portata trascurabile; il limite della zona goccia è la pressione (gestita dal riduttore), non la portata.

Le due zone non funzionano in contemporanea (programmatore multi-zona). La portata massima usata in qualsiasi momento è quella della Zona 1: 10,8 L/min < 18 L/min disponibili.

Lista materiali completa con prezzi indicativi

Costo totale stimato materiali: 220–380 euro (variabile in base al brand e al canale di acquisto). Installazione fai-da-te: 1–2 giornate di lavoro per scavo e posa su 80 m².

Errori da evitare in questo progetto

• Non mescolare pop-up e goccia sullo stesso circuito: la Zona 2 ha sempre una valvola separata e un riduttore di pressione dedicato.
• Non saltare il riduttore di pressione sulla goccia: senza riduttore, 2,2 bar rovinano i gocciolatori in poche settimane.
• Non distanziare gli irrigatori oltre 4–5 m: su questo giardino 5 m è il limite accettabile solo con raggio regolato a 5 m. Oltre si creano strisce secche al centro del prato.
• Non interrare a meno di 20 cm: i raccordi a T degli irrigatori emergono in superficie ma le tubazioni devono stare a 20–25 cm per evitare danni da rasaerba e gelo.

Programmazione consigliata

• Zona 1 (prato): lunedì, mercoledì, venerdì alle 05:30 — durata 22 minuti in estate, 12 minuti in primavera/autunno.
• Zona 2 (goccia): lunedì e giovedì alle 06:00 — durata 35 minuti in estate.
• Sensore di pioggia: soglia 8 mm — blocca entrambe le zone se ha piovuto abbastanza da non richiedere irrigazione.
