Come misurare la pressione dell'acqua per l'impianto di irrigazione

Perché la pressione è il dato di partenza di qualsiasi progetto

Tutti gli irrigatori pop-up hanno un raggio nominale dichiarato dal produttore a una pressione specifica, solitamente 2,5 bar. Un irrigatore con raggio nominale di 6 m a 2,5 bar lo riduce a 4-4,5 m a 1,5 bar: il 25-35% di copertura persa. Se il tuo progetto prevede head-to-head a 5 m ma l'irrigatore a pressione reale copre solo 4 m, hai 1 m di prato sistematicamente secco tra ogni coppia di irrigatori — e questo non si risolve aumentando i tempi di irrigazione.

Senza misurare la pressione, il progetto si basa su assunzioni che spesso non corrispondono alla realtà. Abbiamo visto impianti installati con irrigatori da 6 m di raggio su una rete che erogava 1,8 bar: in quelle condizioni lo stesso irrigatore copriva 3,8-4 m, con quasi 2 m di zona secca tutto intorno. La riprogettazione con irrigatori a raggio più corto o con più irrigatori richiedeva riaprire metà del prato. Dieci minuti con un manometro avrebbero evitato tutto.

Come misurare: manometro, dove attaccarlo, come leggere il valore

Lo strumento è un manometro con attacco filettato maschio 1/2" o 3/4", costo 10-20 euro in qualsiasi ferramenta o negozio di irrigazione. Per la misura corretta, attaccalo al rubinetto del giardino o all'allaccio più vicino al punto di derivazione dell'impianto — non all'interno della casa dove la pressione è più alta per via del percorso più corto dalla rete.

Per misurare entrambi i valori nello stesso punto usa un raccordo a T: manometro su un ramo e uscita regolabile sull'altro. Con l'uscita chiusa leggi la pressione statica; poi aprila e regola il flusso alla portata prevista per la zona. La lettura mentre l'acqua scorre è la pressione dinamica di progetto. Aspetta 10-15 secondi che il valore si stabilizzi e ripeti il test nell'orario in cui irrigherai.

Misura anche la portata disponibile raccogliendo l'acqua dell'uscita in un secchio da 10 litri. Se servono 25 secondi, la portata è 10/25 × 60 = 24 L/min; nello stesso momento annota la pressione sul manometro. Se non hai un raccordo a T puoi misurare portata e pressione in due prove separate, ma la sola pressione a uscita chiusa resta statica e non descrive il funzionamento della zona.

Differenza tra pressione statica e dinamica (con flusso aperto)

La pressione statica è quella di un sistema senza flusso: il rubinetto alimenta il manometro, ma l'uscita dopo il manometro è chiusa. La pressione dinamica si legge invece mentre scorre acqua. Perché il dato sia utile, la portata del test deve essere vicina a quella richiesta dalla zona; aprire un rubinetto qualsiasi dà solo una misura sotto un carico non controllato.

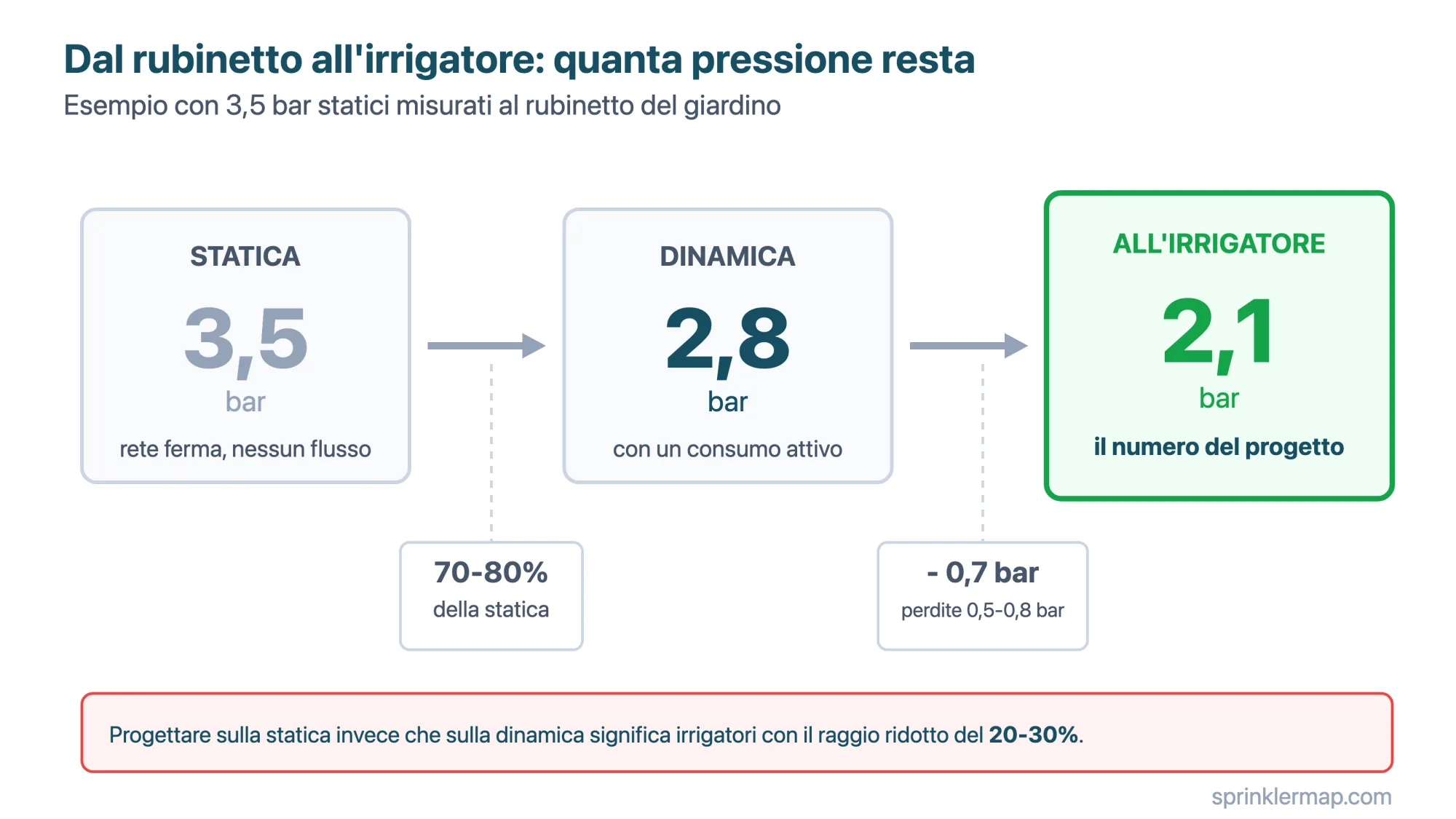

Non esiste una percentuale universale che converta la pressione statica in dinamica. Se leggi 3,5 bar statici e 2,8 bar mentre eroghi la portata di progetto, usa 2,8 bar come punto di partenza e sottrai poi le perdite del circuito a valle. Ripeti la prova nell'orario previsto per l'irrigazione, perché la rete può variare durante la giornata.

Valori tipici nella rete idrica italiana (2-6 bar)

La pressione dell'acquedotto nelle case italiane varia tra 2 e 6 bar a seconda della zona, dell'altitudine e della posizione nella rete di distribuzione. Le zone urbane centrali si trovano tipicamente tra 2,5 e 4 bar. Le case in quota, alle estremità delle reti o in zone di vecchia edilizia possono avere pressioni inferiori a 2 bar. Le case ai piani bassi o vicine alle centraline di pompaggio possono avere pressioni superiori a 5 bar.

Nel Nord Italia le pressioni di rete sono generalmente più alte (3-4 bar) rispetto al Sud e alle zone costiere dove spesso la rete è più vecchia e meno in pressione (2-2,5 bar). Queste differenze non sono trascurabili per la progettazione: in una zona a 2 bar puoi usare irrigatori da 3-4 m di raggio; in una zona a 3,5 bar puoi arrivare a 5-6 m. Misurare è l'unico modo per sapere dove ti trovi, perché le variazioni all'interno della stessa città possono essere enormi.

Cosa fare se il valore misurato è fuori range

Se hai misurato più di 4,5 bar o meno di 1,8-2 bar, il valore letto ti dice solo che c'è un problema, non come dimensionare la soluzione. In questa guida trovi anche il calcolo della pressione residua; per scegliere e regolare un riduttore consulta Riduttore di pressione per irrigazione: quando serve e come installarlo.

Una verifica prima di qualsiasi acquisto: se la pressione è bassa solo nelle ore di punta (7-9 e 18-20) ma normale al mattino presto, il problema è la rete sovraccaricata, non il tuo impianto. Sposta l'irrigazione all'1-5 di notte prima di investire in una pompa.

Errori comuni quando si misura la pressione

L'errore più frequente è misurare con altri rubinetti di casa aperti senza saperlo (lavastoviglie, irrigazione automatica di un vicino sulla stessa colonna) e scambiare quel valore basso per la pressione dinamica reale. Misura sempre in due momenti distinti e annotali entrambi: statica a rete ferma, dinamica con un consumo noto attivo (es. tu stesso che apri un secondo rubinetto), così sai cosa stai leggendo.

Secondo errore: confondere bar e PSI. Molti manometri economici di importazione riportano solo la scala PSI oppure una scala doppia poco leggibile — 1 bar equivale a 14,5 PSI. Un valore di '40' letto per sbaglio in PSI invece che in bar porta a sovrastimare la pressione di quasi 15 volte. Verifica sempre l'unità stampata sul quadrante prima di annotare il numero.

Terzo errore: misurare nel punto sbagliato della rete. Il valore che conta è quello al punto in cui l'impianto si allaccia, non dentro casa. Se misuri su un rubinetto interno e l'allaccio giardino parte da un punto diverso della colonna, puoi avere anche 0,5-1 bar di differenza per via di derivazioni e riduzioni di sezione nel tratto interno.

Misurare senza manometro: metodo approssimativo

Se non hai un manometro a disposizione, un test empirico rapido è osservare il getto di un irrigatore spray già installato (o preso in prestito) a raggio noto: se un modello dichiarato per 4,5 m a 2,5 bar arriva visibilmente solo a 3-3,5 m, la pressione reale è probabilmente sotto i 2 bar. Non è un valore preciso ma basta per capire se serve approfondire con un manometro vero prima di comprare materiale.

Il test del secchio completa la misura, ma risponde a una domanda diversa: quanta acqua è disponibile al minuto. Il tempo dipende dalla pressione e soprattutto dalle strozzature di rubinetto, raccordi e tubo, quindi non può essere convertito in bar. Due impianti alla stessa pressione possono riempire lo stesso secchio in tempi molto diversi.

La conversione corretta riguarda soltanto la portata: 600 diviso i secondi impiegati per riempire 10 litri dà i litri al minuto. Per ottenere la pressione statica e quella dinamica serve invece un manometro; senza quello puoi solo osservare sintomi qualitativi, non dimensionare il progetto.

Come la pressione cambia durante la giornata

La pressione di rete non è costante: varia in funzione del consumo collettivo nella rete di distribuzione. Nelle prime ore del mattino (4-7), i consumi sono minimi e la pressione è al massimo: tipicamente 0,3-0,8 bar superiore alla media diurna. Durante le ore di punta mattutina (7-9) e serale (18-20), i consumi aumentano e la pressione cala. Nelle ore centrali del giorno la pressione è intermedia. Irrigare alle 5 di mattina significa avere sempre la pressione più alta disponibile — oltre a tutti gli altri vantaggi di evaporazione ridotta.

Se misuri la pressione alle 14 di un giorno feriale e ottieni 2,2 bar, la pressione alle 5 di mattina potrebbe essere 2,6-2,8 bar. Questa differenza si traduce in un raggio degli irrigatori del 10-15% superiore, cioè la differenza tra avere o non avere il head-to-head su un impianto progettato al limite. La misurazione della pressione va fatta sempre negli orari in cui effettivamente vuoi irrigare, non in ore casuali durante la giornata.

Perché il valore misurato al rubinetto non è quello che arriva all'irrigatore

Il numero che leggi sul manometro è solo il punto di partenza: tubi, raccordi, valvole e curve lungo il percorso riducono ulteriormente la pressione per attrito. Il calcolo per diametro, lunghezza e portata, con una tabella pronta all'uso, è riportato nelle sezioni seguenti; per scegliere il diametro consulta anche Tubi e raccordi per l'irrigazione: quale diametro scegliere e cosa comprare.

Pressione minima per tipo di irrigatore

Non tutti gli sprinkler funzionano alla stessa pressione. Gli irrigatori spray popup richiedono tipicamente tra 1,5 e 3 bar per funzionare correttamente — sotto 1,5 bar la portata cala e il raggio si riduce; sopra 3,5 bar si genera nebbia fine che il vento trasporta fuori dalla zona target. Come scegliere tra spray e rotori, e cosa leggere nella scheda tecnica, è spiegato in Irrigatori pop-up: spray o rotore? Come scegliere e cosa leggere nella scheda tecnica.

I rotori popup hanno una finestra operativa più ampia: da 2 a 4,5 bar. Questa maggiore tolleranza li rende adatti a impianti alimentati direttamente dall'acquedotto senza riduttore di pressione. Gli irrigatori a goccia lavorano invece a pressioni molto basse, tra 0,5 e 2 bar, e richiedono quasi sempre un riduttore dedicato.

Come calcolare la pressione disponibile per zona

La pressione al rubinetto (statica) non è quella che arriva agli irrigatori. Lungo il percorso si perdono dai 0,5 agli 0,8 bar a causa dei raccordi, delle valvole solenoidi e dei tubi. Misura con il manometro a rubinetto aperto, poi sottrai 0,7 bar come stima conservativa delle perdite. Per come misurare la pressione con o senza manometro, consulta Come misurare la pressione dell'acqua per l'impianto di irrigazione.

Se misuri 3 bar al rubinetto, la pressione di progetto agli irrigatori sarà circa 2,3 bar. Con questo valore scegli il tipo di sprinkler corretto e dimensioni il raggio. Ricorda: la pressione cambia lungo il circuito — la testa più lontana dalla valvola riceve meno pressione di quella più vicina.

Quanti sprinkler puoi collegare per zona

Il limite non è la pressione ma la portata. Ogni sprinkler consuma una certa quantità di acqua al minuto; la somma per zona non deve superare la portata massima del contatore. Una portata tipica domestica è 20-30 litri al minuto.

Un irrigatore spray consuma tra 1 e 4 litri al minuto a seconda dell'arco che copre: lo stesso ugello da 3 metri eroga circa 1 L/min se è un angolo a 90°, 2 L/min a 180° e quasi 4 L/min a cerchio pieno. Un rotore da 5 m consuma circa 1,5 litri al minuto. Su una zona alimentata a 25 litri al minuto puoi quindi collegare 6-10 spray — il numero esatto dipende da quanti sono angoli e quanti cerchi pieni — oppure 10-12 rotori. Per capire quante zone dividere l'impianto leggi Idrozone: come dividere il giardino in zone di irrigazione.

Perdite di carico: calcolo semplificato

Più lungo è il tubo che alimenta una zona, più pressione si perde lungo il percorso. Con il riferimento usato da SprinklerMap — tubo PE PN6 da 25 mm, diametro interno indicativo 20,4 mm e Hazen-Williams C = 140 — a 15 L/min la perdita è circa 0,04 bar ogni 10 metri. Un tratto da 50 metri perde quindi circa 0,20 bar. Per approfondire la posa e confrontare gli altri diametri leggi Tubi e raccordi per l'irrigazione: quale diametro scegliere e cosa comprare.

Per tubazioni da 20 mm, con lo stesso riferimento, la perdita sale a circa 0,13 bar ogni 10 metri. Se il tuo giardino è lungo e stretto, privilegia il diametro 25 mm per la linea principale e scendi a 20 mm solo per le derivazioni corte ai singoli sprinkler.

Riduttore di pressione: quando serve

Se la pressione statica supera 4 bar, installa un riduttore di pressione prima dell'impianto. Le elettrovalvole reggono fino a 8-10 bar, ma lavorare costantemente ad alta pressione riduce la vita utile degli ugelli e aumenta il rischio di perdite nei raccordi.

Un riduttore regolabile ti permette di impostare la pressione di lavoro ottimale per ogni tipo di sprinkler. Montalo a valle del contatore, prima del programmatore. Il costo (15-40 euro) si ripaga in pochi anni di ugelli non danneggiati.

Calcolo del fabbisogno per zona: L/min per irrigatore × numero irrigatori

Ogni modello di irrigatore ha una curva portata-pressione pubblicata dal produttore, ma la portata dipende anche dall'arco impostato, non solo dal corpo e dall'ugello: un Rain Bird 1804 con ugello MPR 15 a 2 bar consuma circa 3,4 L/min ad arco 90° (15Q), 6,8 L/min a 180° (15H), 10,2 L/min a 270° (15TQ) e 13,7 L/min a 360° (15F). Nei rotori, invece, la portata dipende dall'ugello e non dall'arco: un Rain Bird 5004 a 2,5 bar consuma circa 5,4 L/min con l'ugello standard 1.5 (gittata 10,4 m) e circa 27 L/min con l'ugello 8.0 (13,3 m). Questi valori li trovi nelle schede tecniche PDF sui siti ufficiali dei produttori.

Per calcolare il fabbisogno di zona: somma le portate di tutti gli irrigatori che vuoi collegare alla stessa valvola. Esempio: 8 irrigatori spray Rain Bird 1804 con ugello MPR 10Q ad arco 90° (circa 1,5 L/min ciascuno, raggio circa 3 m) = 12 L/min totali. 5 rotori Rain Bird 5004 con ugello 1.5 (circa 5,4 L/min ciascuno) farebbero 27 L/min. Se la tua portata disponibile è 18 L/min, la zona spray resta al 67%, mentre i rotori vanno divisi: sotto la soglia dell'80% ne stanno due per valvola (10,8 L/min).

Quando serve una pompa (pressione sotto 1,5 bar)

Se misuri meno di 1,5-1,8 bar di pressione dinamica al rubinetto del giardino, hai un problema serio per qualsiasi sistema pop-up. Gli spray popup sotto 1,5 bar riducono il raggio del 30-40% e non emergono completamente; i rotori a bassa pressione si bloccano a metà rotazione. In questo caso la soluzione è una pompa di rilancio.

Le pompe per irrigazione residenziale costano tra 100 e 300 euro e si installano sulla linea principale prima del programmatore. Scegli una pompa con caratteristiche compatibili con la tua portata: una pompa da 2 bar e 25 L/min è più che sufficiente per giardini fino a 400 mq. Attenzione: le pompe richiedono sempre un'autoclave o un sensore di pressione per non lavorare a secco quando le valvole sono chiuse.

Come bilanciare le zone per avere uguale pressione su tutte

In un impianto con più zone che partono dalla stessa valvola principale, le zone più vicine alla valvola ricevono pressione leggermente più alta di quelle più lontane. La differenza in impianti domestici ben dimensionati è solitamente inferiore a 0,2 bar: trascurabile. Il problema nasce quando si fanno derivazioni molto lunghe (oltre 30 m) con tubi sottodimensionati (DN20 dove servirebbe DN25).

Per bilanciare: usa tubi di diametro adeguato per la portata di ogni zona (vedi tabella perdite di carico), installa le valvole solenoidali vicino al punto di allacciamento e non in fondo ai tubi, e regola il flusso delle singole zone con le viti di regolazione sulle valvole se disponibili. Se le differenze di pressione sono inevitabili per la geometria del giardino, calibra il tempo di irrigazione per zona: la zona a pressione più bassa ha bisogno di più minuti per erogare lo stesso volume.

Tabella di riferimento rapida

Spray popup: pressione operativa 1,5-3 bar, portata da circa 1,5 L/min (ugello piccolo a 90°) a 14 L/min (ugello da 4,6 m a 360°). Rotori popup: 1,7-4,5 bar, portata da circa 1 a oltre 30 L/min a seconda dell'ugello, nella maggior parte dei giardini 4-15 L/min. Microgetti: 1-2,5 bar, portata 0,2-0,6 L/min. Goccia: 0,5-2 bar (con riduttore dedicato).

Questi valori sono validi per prodotti di fascia media. Consulta sempre la scheda tecnica del singolo modello: i principali produttori Rain Bird, Hunter e Gardena pubblicano le curve pressione-portata-raggio gratuitamente sui propri siti.

Caso pratico: dimensionamento completo di un giardino da 250 mq

Dati di partenza misurati: 2,8 bar dinamici al rubinetto, portata massima 26 L/min (secchio da 10 litri riempito in 23 secondi). Il giardino ha un prato rettangolare di 200 m² da coprire con rotori a raggio circa 10 m e un'aiuola di 50 m² con spray a raggio circa 3 m.

Zona prato: il prato misura 20 × 10 m e richiede 6 rotori Rain Bird 5004 con ugello 1.5 su una maglia di 10 × 10 m; a 2,5 bar ciascuno consuma circa 5,4 L/min, in tutto 32,4 L/min, più dei 26 L/min disponibili. Il prato va quindi su due valvole da tre rotori: 16,2 L/min ciascuna, il 62% della portata disponibile, sotto la soglia dell'80%. Tubo principale da 25 mm per 35 m a 16,2 L/min: perdita di carico circa 0,16 bar. Perdite di valvola e raccordi: 0,2 bar. Pressione stimata all'irrigatore più lontano: 2,8 - 0,16 - 0,2 = circa 2,4 bar, nel campo di lavoro del rotore.

Zona aiuola: 8 spray Rain Bird 1804 con ugello MPR 10Q a 2 bar (raggio circa 3 m), circa 1,5 L/min ciascuno = 12 L/min, il 46% della portata disponibile. Le due zone lavorano su valvole separate e non si sommano: ciascuna resta entro i margini di portata e pressione. Questo è il tipo di verifica — portata sotto 80%, pressione residua sopra il minimo dell'irrigatore, head-to-head rispettato — da fare per ogni progetto prima di scavare.
