Düsen für die Rasenbewässerung auswählen: MPR, VAN, MP Rotator, und was beim Gardena-Sprinklersystem anders ist

Die Düse macht die Verteilung, nicht das Gehäuse

Bei einem Versenkregner bringt das Gehäuse das Wasser nur nach oben. Wie es auf den Rasen kommt, bestimmt die Düse: Radius, Sektor, Durchfluss und das Profil, wie viel nah am Regner und wie viel am Rand landet. Eine andere Düse verändert die Leistung eines Regners vollständig, ohne das Gehäuse anzufassen.

Darum lösen wir die meisten Probleme mit ungleichmäßigem Rasen nicht mit anderen Regnern, sondern mit anderen Düsen, oder mit einer neuen Zuordnung, welche Düse auf welchen Regner gehört. Ob eine Zone gleichmäßig beregnet, misst man mit Bechern: /deBechertest für die Bewässerung: Gleichmäßigkeit messen und die echte Niederschlagsrate jedes Kreises bestimmen.

Die vier Kennwerte jeder Düse

Jede Düse wird durch vier Werte beschrieben: Radius in Metern beim Bezugsdruck, Sektor in Grad, Durchfluss in L/min beim Bezugsdruck, und die Niederschlagsrate in mm/h, also wie viel Wasser pro Fläche und Stunde ankommt. Die Niederschlagsrate lässt sich aus den anderen dreien ausrechnen: Durchfluss × 60 ÷ beregnete Fläche, mit der Fläche = Sektor ÷ 360 × π × Radius².

Für die Planung ist die Niederschlagsrate der wichtigste Wert. Sie bestimmt die Laufzeit und ob der Boden das Wasser aufnimmt, und sie entscheidet, welche Düsen zusammen in einen Kreis dürfen. Feste Sprühdüsen liegen bei 25 bis 50 mm/h, rotierende Düsen bei rund 10 mm/h, Getrieberegner meist bei 8 bis 15 mm/h.

Die MPR-Regel und was passiert, wenn man sie bricht

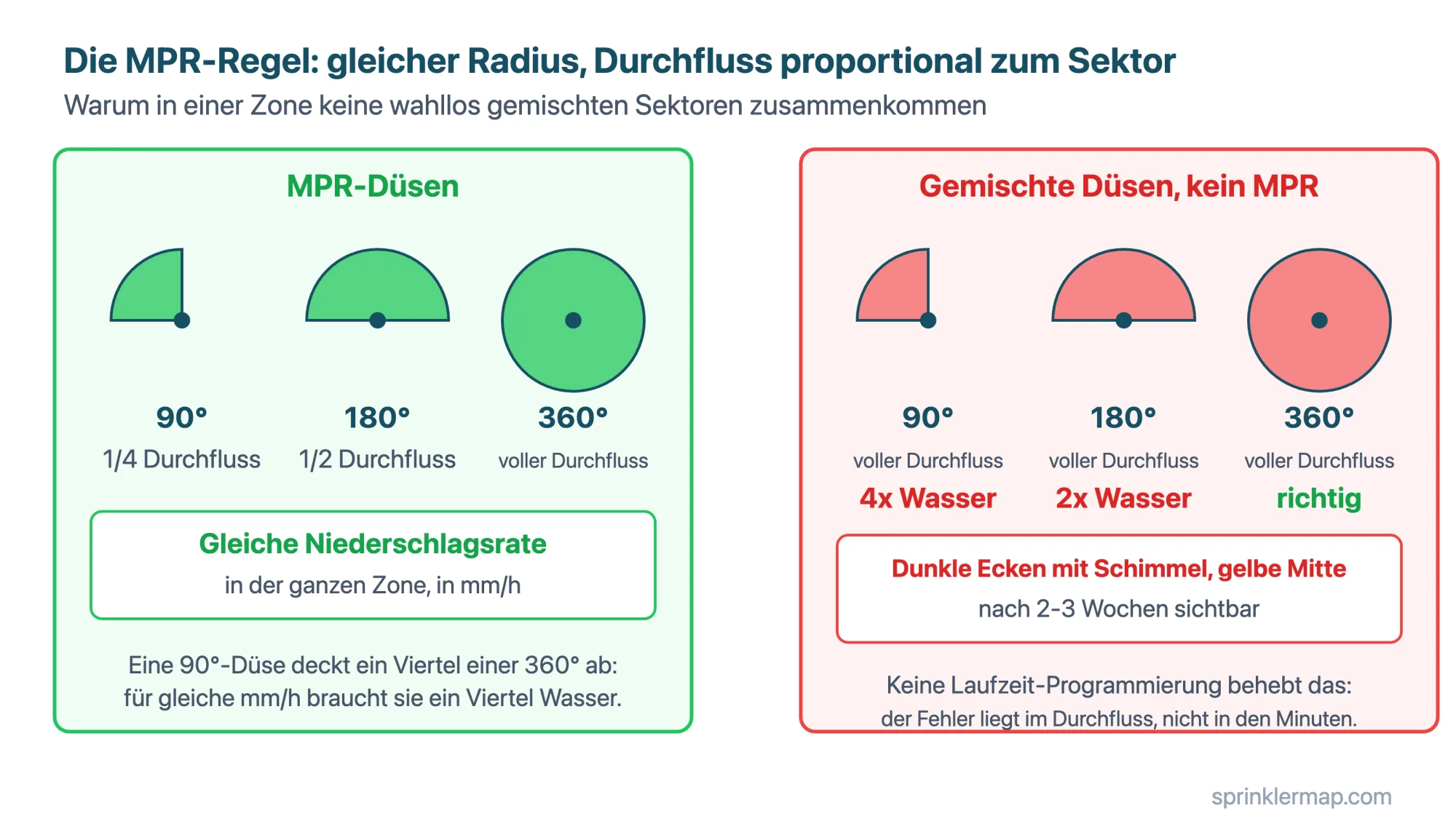

MPR (Matched Precipitation Rate) heißt: Alle Düsen einer Serie haben dieselbe Niederschlagsrate, egal welcher Sektor. Dafür muss der Durchfluss mit dem Sektor wachsen. Bei Rain Bird braucht eine Düse der Serie 15 (4,6 m) bei 2,1 bar rund 3,5 L/min als Viertelkreis, 7 L/min als Halbkreis und 14 L/min als Vollkreis; die Ecke beregnet ein Viertel der Fläche mit einem Viertel des Wassers.

Bekommen Ecke, Rand und Mitte Düsen mit demselben Durchfluss, erhält die Ecke viermal so viel Wasser pro Quadratmeter wie die Mitte. Das sieht man nach zwei, drei Wochen: nasser, dunkler Rasen mit Moos in den Ecken, gelbe Stellen in der Mitte. Darum gehören in einen Kreis nur Düsen derselben MPR-Serie, und bei Getrieberegnern wird die Düse nach dem Sektor gewählt: halbe Größe für den Halbkreis, ein Viertel für die Ecke.

Gardena-Sprinklersystem: Abstimmen von Hand

In vielen deutschen Gärten sind Versenkregner aus dem Gardena-Sprinklersystem eingebaut. Bei Modellen wie dem S 80 werden Sektor (von 5 bis 360°) und Wassermenge getrennt eingestellt, und die Düsen kommen aus dem Gardena-Programm. Das ist praktisch, bedeutet aber: Die Abstimmung, die eine MPR-Düse von selbst mitbringt, muss man hier von Hand machen.

Die Regel ist dieselbe: Ein Regner, der einen Halbkreis beregnet, bekommt etwa die halbe Wassermenge eines Vollkreises mit gleichem Radius, eine Ecke etwa ein Viertel. Wer alle Regner mit derselben Wassermenge laufen lässt und nur den Sektor dreht, bekommt genau das Muster mit nassen Ecken. Nach dem Einstellen gehört ein Bechertest dazu; er zeigt in einer halben Stunde, ob die Abstimmung stimmt.

Wie der reale Radius vom Druck abhängt

Der Katalogradius gilt beim Bezugsdruck des Herstellers: rund 2,1 bar für feste Sprühdüsen, rund 2,8 bar für MP-Rotatoren. Am Regner kommt oft weniger an, weil im Betrieb der Fließdruck zählt und Leitungen, Ventil und Formteile Druck kosten. Dann wird der Radius kleiner, und der Kopf-an-Kopf-Abstand stimmt nicht mehr. Wie viel kleiner, steht in der Leistungstabelle der Düse, Zeile für Zeile nach Druck.

Zu viel Druck ist das umgekehrte Problem: Sprühdüsen zerstäuben dann zu feinem Nebel, den der Wind wegträgt. Abhilfe sind Regnergehäuse mit eingebautem Druckregler (PRS), die auf den Bezugsdruck der Düse regeln, oder ein Druckminderer vor dem Kreis: /deDruckminderer für die Bewässerung: wann nötig und wie installieren. Druck messen: /deWasserdruck messen ohne Manometer: Eimer-Methode.

Feste Düsen, VAN und rotierende Düsen

Feste Düsen haben einen festen Sektor (90°, 180°, 360° und einige Zwischenwerte). VAN-Düsen (Variable Arc Nozzle) lassen sich stufenlos einstellen und sind für unregelmäßige Flächen praktisch. Die VAN-Düsen der großen Hersteller bleiben bei jeder Einstellung MPR: Der Durchfluss folgt dem eingestellten Sektor, und sie lassen sich mit festen MPR-Düsen derselben Serie kombinieren; Rain Bird gibt das etwa für die HE-VAN-Serie an. Bei No-Name-Düsen ohne Angabe zur Niederschlagsrate ist das nicht sicher.

Rotierende Düsen, zum Beispiel MP Rotator von Hunter oder R-VAN von Rain Bird, sitzen auf denselben Gehäusen wie Sprühdüsen, verteilen das Wasser aber in mehreren dünnen, langsam drehenden Strahlen. Mit rund 10 mm/h statt 25 bis 50 mm/h laufen sie auch auf Ton und am Hang nicht ab, und die dickeren Strahlen verwehen weniger. Dafür dauert jeder Lauf etwa dreimal so lange, und sie brauchen etwas mehr Druck. Ein Kreis bekommt entweder Sprühdüsen oder rotierende Düsen, nie beides.

Passen Düsen verschiedener Hersteller?

Sprühdüsen und rotierende Düsen von Rain Bird und Hunter nutzen ein gängiges Gewinde und passen meist auch auf Gehäuse des anderen Herstellers. Radius und Verteilung können auf einem fremden Gehäuse aber etwas abweichen. Für eine bestehende Anlage bleibt man deshalb bei der Serie, die schon verbaut ist; innerhalb eines Kreises ohnehin, sonst bricht die MPR-Regel.

Düse wechseln in zwei Minuten

Den Kreis starten, damit der Regner ausfährt, oder das Steigrohr von Hand herausziehen und festhalten. Die Düse gegen den Uhrzeigersinn abschrauben, bei Kalk ein paar Tropfen Essig auf das Gewinde geben und einige Minuten warten. Das Sieb darunter gleich mit herausnehmen und ausspülen. Die neue Düse von Hand eindrehen, nicht mit Werkzeug nachziehen, und vor dem Loslassen in die richtige Richtung drehen. Dann den Kreis laufen lassen und Richtung und Radius prüfen.

Diagnose: Symptom und Ursache

Eine Düse wird immer durch dasselbe Modell derselben Serie ersetzt. Eine einzige fremde Düse in einem Kreis reicht, um die Gleichmäßigkeit zu verderben.

• Ein einzelner Kopf wirft zu kurz: Düse oder Sieb verstopft; ausbauen, im Gegenlicht prüfen, in Essig einweichen.
• Strahl ungleichmäßig oder geteilt: Öffnung teilweise blockiert oder Düse gerissen; reinigen oder ersetzen.
• Nasse Ecken, trockene Mitte: Düsen ohne abgestimmte Niederschlagsrate, oder beim Gardena-System gleiche Wassermenge an allen Regnern.
• Wasser läuft ab, obwohl der Radius stimmt: Niederschlagsrate zu hoch für den Boden; kürzere Läufe mit Pausen oder rotierende Düsen. Mehr in /deWie lange bewässern? Minuten pro Lauf nach Bodenart und Regnertyp, mit Fingerprobe und Tabelle.
• Nebel statt Tropfen: Druck zu hoch für Sprühdüsen; Gehäuse mit Druckregler oder Druckminderer.
