Riego de un jardín rectangular: cuántos aspersores hacen falta según las proporciones

Un rectángulo no es una sola forma

Un "jardín rectangular" parece el caso más fácil de regar, pero la palabra dice poco: un 9 × 9 y una franja de 15 × 4 son rectángulos y necesitan proyectos completamente distintos. Lo que decide la disposición no es la superficie sino la proporción entre los lados, porque el radio de los aspersores de esquina lo limita el lado corto. En este artículo partimos de un caso práctico real, un 10 × 8 diseñado número a número en SprinklerMap, y después lo comparamos con otros tres rectángulos de proporciones distintas, dibujados y calculados en la app con los mismos ajustes.

Antes de dibujar, una comprobación que solo vale para rectángulos: mide los dos lados opuestos, no uno solo. En los jardines "rectangulares" reales es frecuente que se diferencien 20-30 cm, y en ese caso conviene dibujar el trapecio real y no el rectángulo ideal: el error se traslada al radio de los aspersores de esquina, que es justo el parámetro que sostiene todo el proyecto.

El caso práctico de 10 × 8: 4 turbinas a 90° en las esquinas

El caso de referencia es el rectángulo más común en los jardines de vivienda: 10 × 8 metros, 80 m² de césped inglés a pleno sol, sin piscinas, árboles ni arriates que rompan la geometría. Las condiciones son las de un suministro doméstico típico: presión dinámica de 2,5 bar, caudal disponible de 15 l/min, suelo franco. Con el perímetro cerrado, la colocación automática con prioridad perímetro aplica la regla que los instaladores dan por sentada: aspersores en las esquinas y a lo largo de los bordes con sectores reducidos, nunca en el centro del césped regando hacia fuera. El resultado son 4 turbinas en las esquinas, cada una con sector de 90° y radio de trabajo de 7,8 m.

Ese radio no es casual: 7,8 m sobre lados de 8 y 10 m significa que cada turbina llega casi hasta la cabeza de las dos vecinas, el principio cabeza a cabeza explicado en Cabeza a cabeza: la regla fundamental del riego. Es la diferencia con el cálculo que circula en muchas guías, "superficie dividida por el área de un círculo, más un 30%", que para este mismo jardín da 2 aspersores de 5 m: con dos chorros que no llegan uno a la cabeza del otro, la franja central recibe mucha menos agua que el resto.

La simulación: dónde queda más seco el 10 × 8

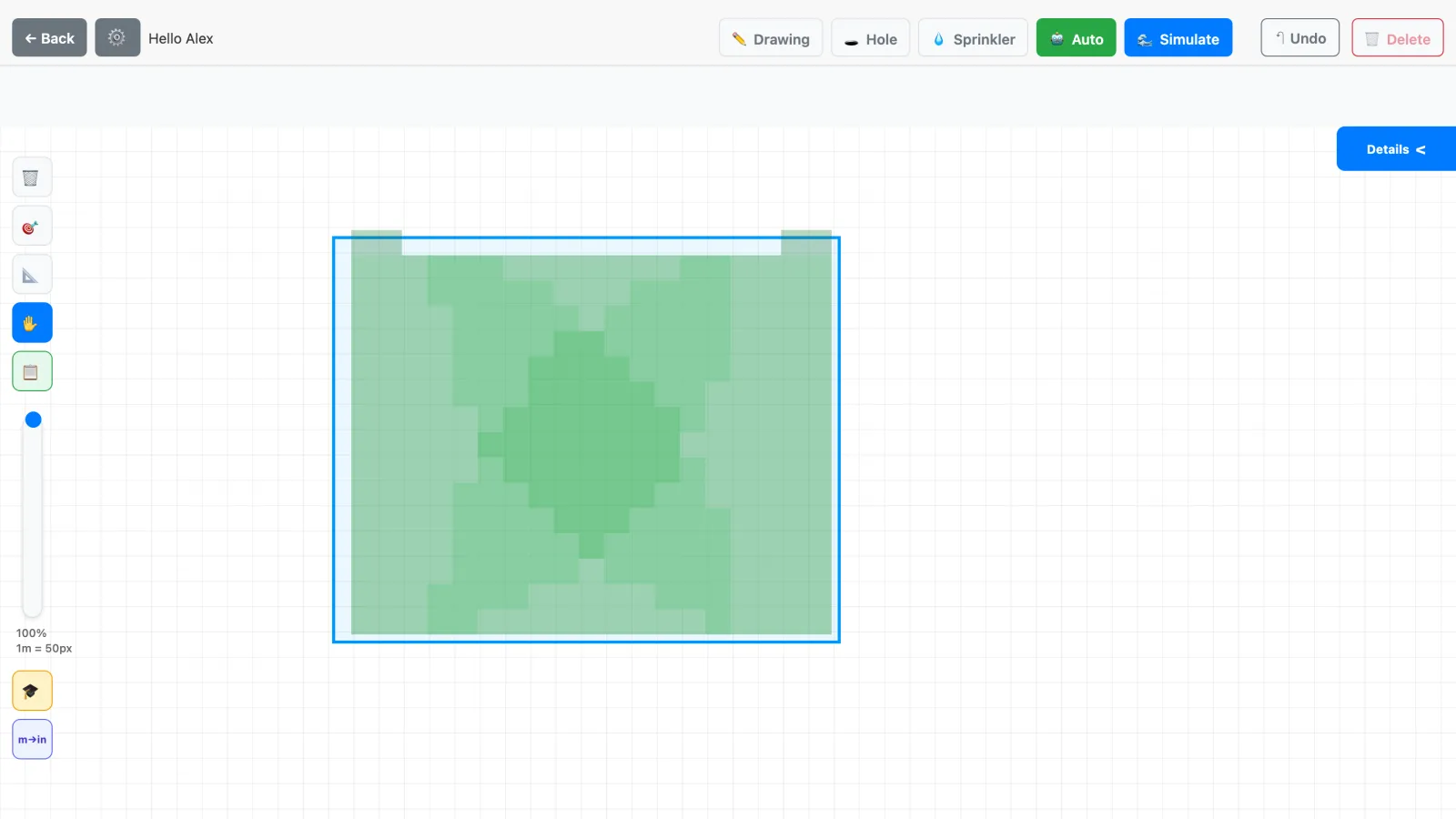

La simulación colorea el césped con el agua que recibiría de verdad: verde oscuro donde se suman los chorros, verde claro donde llega uno solo. En el 10 × 8 el mapa muestra el patrón clásico de cuatro sectores: el centro y las diagonales reciben más, las franjas a mitad de los lados quedan más ligeras pero cubiertas. Fíjate en esas franjas: al alargar el rectángulo son justo ellas las que se abren en un hueco, como se ve más adelante en el 14 × 7.

Después de la instalación, la comprobación sobre el césped real se hace con unos vasos y diez minutos, colocando al menos dos justo a mitad de los lados largos: el método está en Test de uniformidad del riego con vasos.

Las cifras del 10 × 8: cobertura, tiempos y lo que cuesta el agua

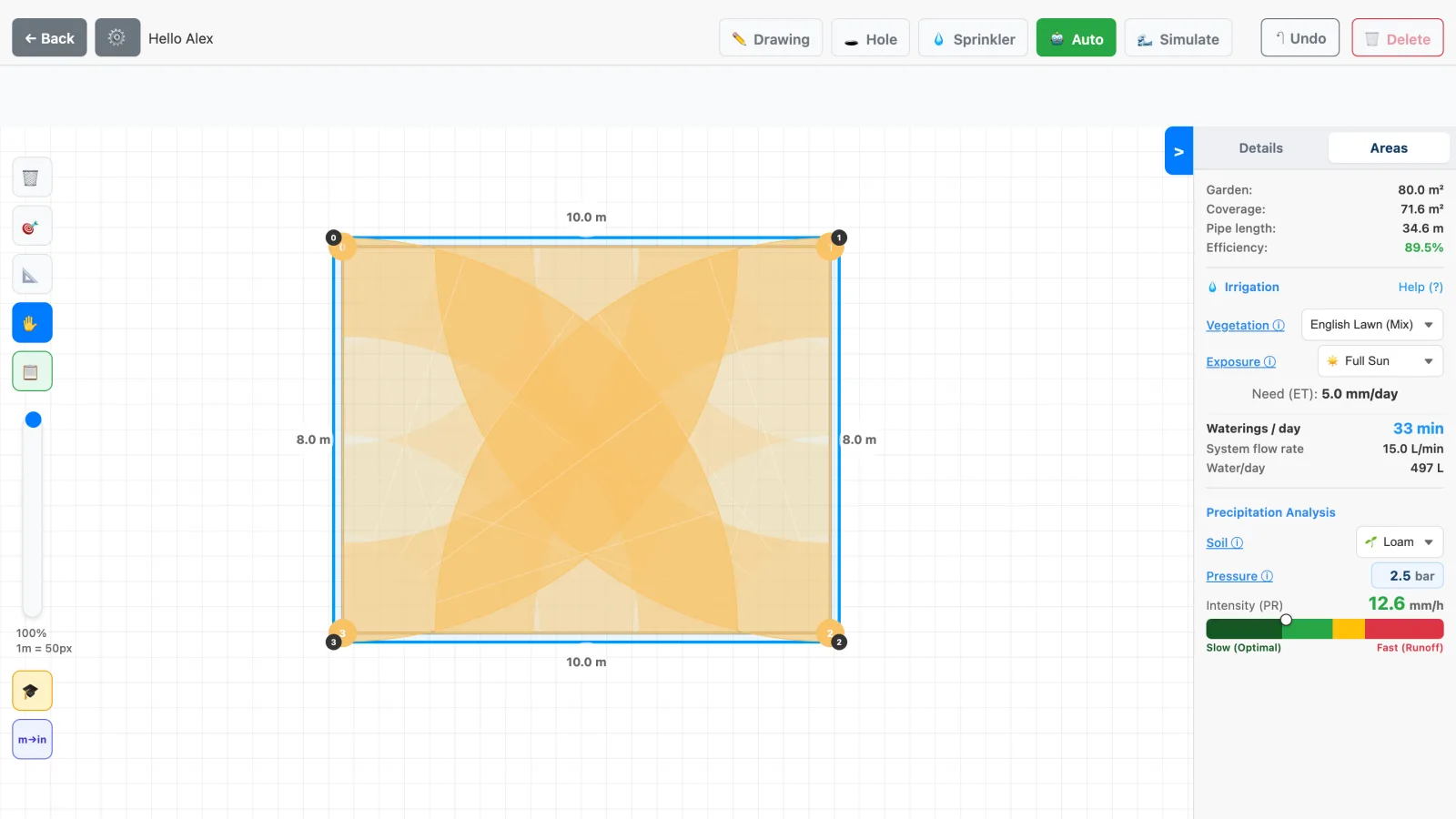

El panel Áreas del proyecto de agosto resume el caso en cuatro líneas: 80,0 m² de jardín, 71,6 m² cubiertos, eficiencia del 89,5%, 34,6 m de tubería. El 10% sin cubrir son las franjas a mitad de los lados, donde los chorros de esquina llegan al límite de su alcance. Recalculado en octubre de 2026 con la versión actual del algoritmo, el mismo rectángulo da un 91,2% de cobertura y 25 m de tubería: los aspersores son los mismos, ha cambiado el recorrido de la tubería, ahora más corto.

La necesidad de agua se calcula con la evapotranspiración: para césped inglés a pleno sol la ET de pico vale 5,0 mm al día, que sobre los 71,6 m² cubiertos se convierten en 497 litros y, con 15 l/min de caudal, en 33 minutos de riego al día en pleno verano. Traducido a la factura: un mes de pico son unos 15 m³, que al coste medio del agua en España en 2024 según el INE, 2,02 €/m³ con alcantarillado y depuración incluidos, suponen unos 30 euros, además del consumo de la casa. En las comunidades más caras, como Baleares (2,80 €/m³), son unos 42 euros. Las cuatro turbinas reparten 12,6 mm/h, por debajo de lo que absorbe un suelo franco; en arcilla los 33 minutos habría que dividirlos en 2-3 ciclos (tiempos por tipo de suelo en Calcular los tiempos de riego según el tipo de suelo).

La lista de materiales del 10 × 8

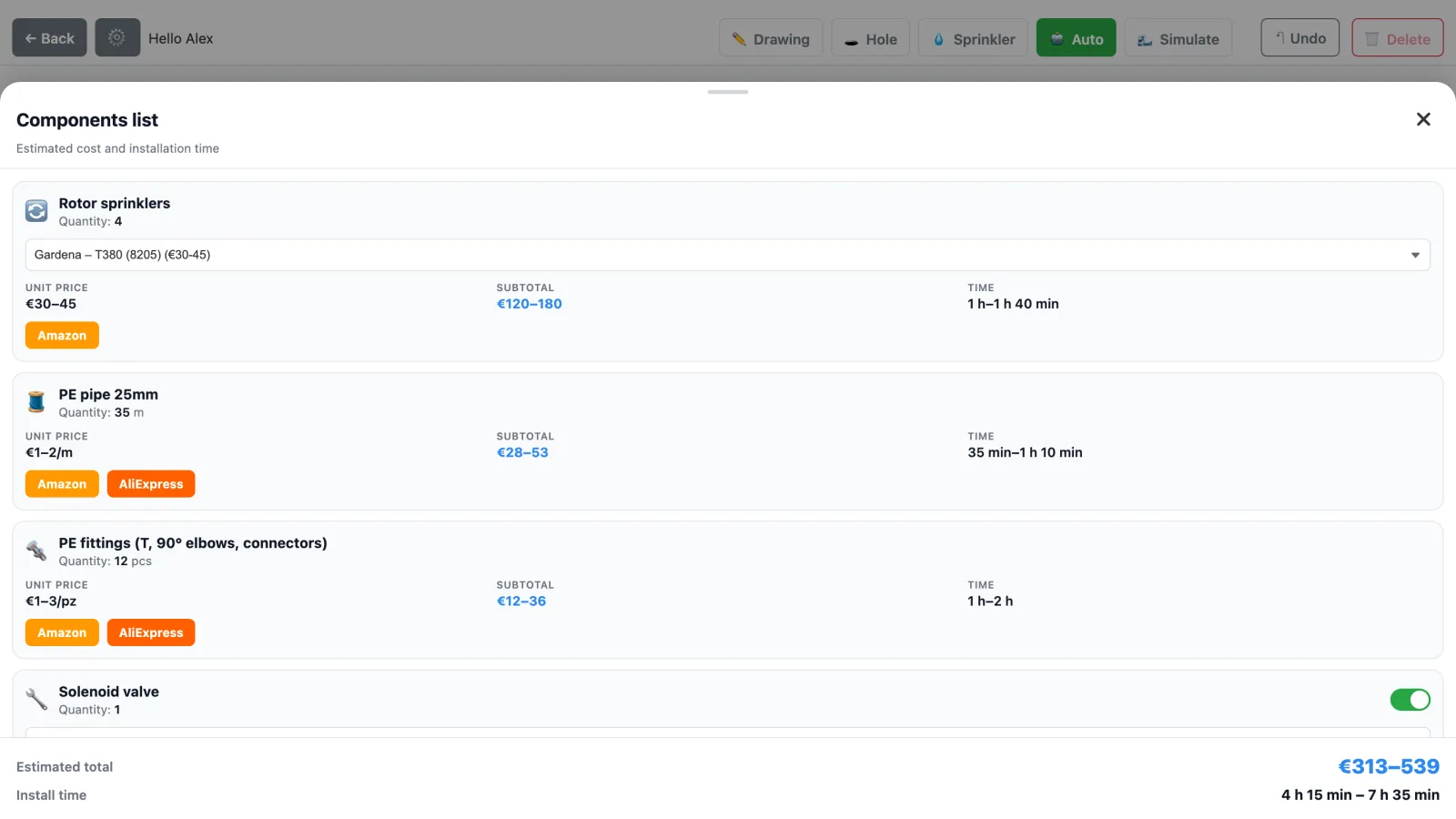

La lista la genera el dibujo: 4 turbinas porque 4 colocó el algoritmo, la tubería medida sobre el recorrido, los racores contados en los nudos reales de la red. Para cada partida la app propone modelos alternativos con su precio, y casi solo la elección de las turbinas mueve el total del mínimo al máximo de la horquilla. Con el recorrido más corto del recálculo de octubre el total baja a 302-514 euros. Cómo elegir tubería y racores está en Tubería para riego: qué diámetro elegir según el caudal y qué accesorios comprar; la comparación con los presupuestos llave en mano, en ¿Cuánto cuesta un sistema de riego para el jardín?.

Cuatro rectángulos comparados: la proporción decide

Para ver qué pasa al cambiar de forma dibujamos en SprinklerMap otros tres rectángulos y lanzamos la misma colocación automática con prioridad perímetro y los mismos ajustes del caso práctico. Todas las cifras de la tabla salen de la misma versión del algoritmo, recalculadas el 7 de octubre de 2026, para que la comparación sea homogénea. La columna "caudal necesario" es el que hace falta para que todos los aspersores funcionen a la vez en una sola zona: compáralo con el que mides en el grifo.

Casi cuadrado: las esquinas bastan, pero mira el caudal

El 9 × 9 es el rectángulo más fácil de cubrir: con lados iguales, las cuatro turbinas de esquina trabajan a 8,8 m y llegan al 91,3% de cobertura. Pero hay un detalle que la superficie esconde: para lanzar el agua a 8,8 m cada turbina consume más, y las cuatro juntas piden 19,1 l/min. Es más que los 15 l/min de un suministro doméstico típico, así que en muchas instalaciones este jardín no cabe en una sola zona, aunque sea apenas más grande que el 10 × 8.

Hay dos caminos: repartir las esquinas opuestas en dos electroválvulas (2 turbinas cada una, 9,5 l/min por zona), o elegir boquillas de menor caudal y aceptar unos minutos más de riego. El caudal disponible se mide con cubo y cronómetro: el procedimiento está en Cómo medir la presión del agua para el riego.

Proporción 2:1: el hueco en el centro y cómo cerrarlo

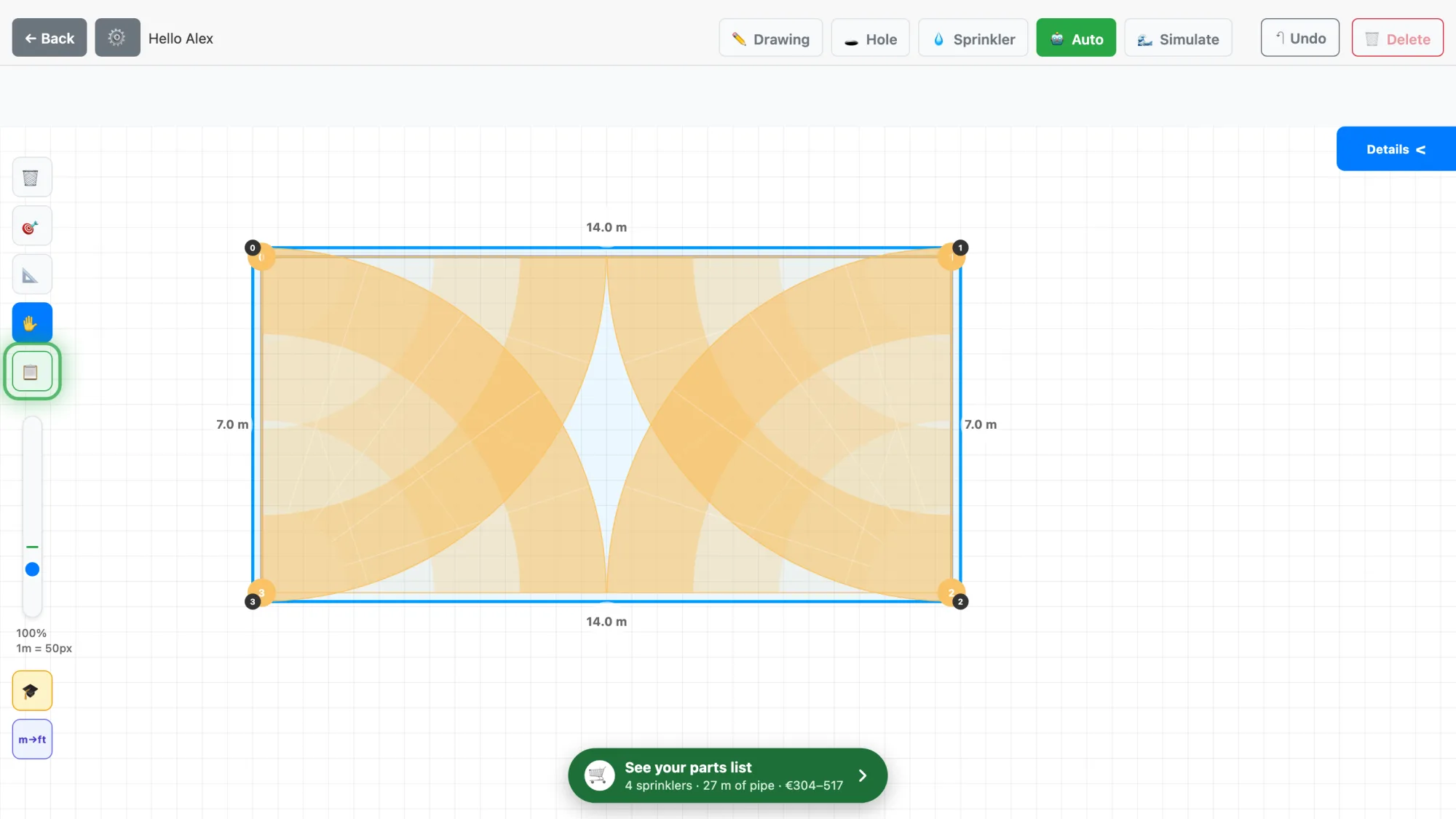

En el 14 × 7 la regla de las esquinas muestra su límite. El radio de las turbinas no puede superar el lado corto, o mojarían fuera del borde: se quedan en 6,8 m, que sobre un lado largo de 14 m no bastan para llegar a la cabeza de enfrente. El resultado se ve a simple vista en la captura: en el centro queda un hueco en forma de lente y la cobertura baja al 87,6%, aunque los aspersores sean los mismos cuatro del 10 × 8. Además la intensidad baja a 8 mm/h y hacen falta 52 minutos al día, frente a 34.

La corrección en el 14 × 7: aspersores a mitad de los lados largos

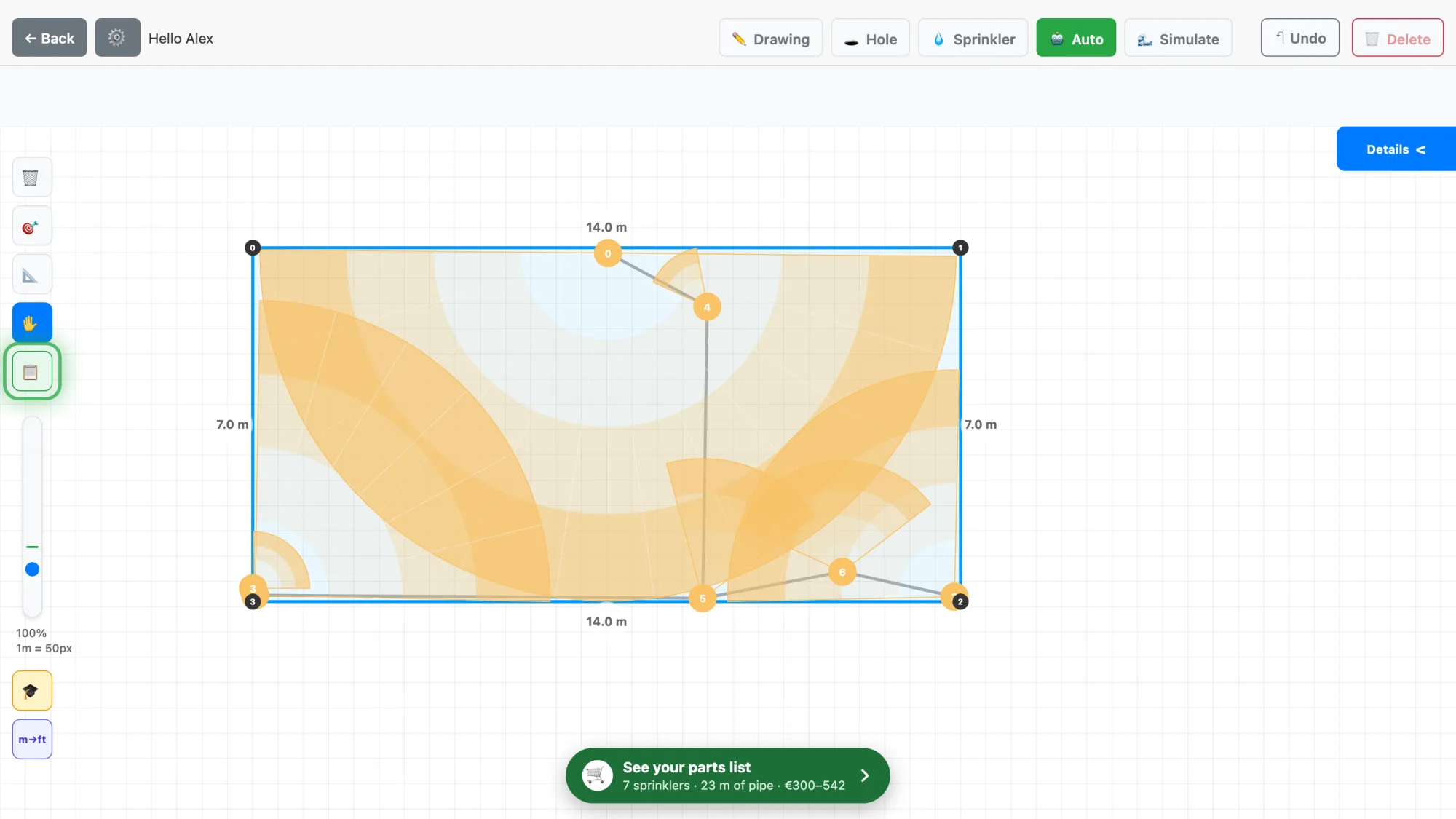

La corrección clásica es añadir aspersores a 180° a mitad de los lados largos, que cierran el hueco regando hacia el centro. Lanzando sobre el mismo dibujo el algoritmo SACO, que busca el 90% de cobertura con el menor número de aspersores, la app confirma el punto clave: la pieza que marca la diferencia es un aspersor a 180° a mitad del lado largo, con radio de 6,9 m, que cubre el centro. El resto de la disposición lo remata con aspersores de radio corto, de 1 a 3 metros, en los rincones que quedaban sin agua: 7 en total, cobertura del 90,3% y tubería que baja de 26,9 a 22,1 m. La intensidad sube a 14,1 mm/h y el tiempo diario baja de 52 a 30 minutos.

Esos cabezales de radio cortísimo tienen sentido para un algoritmo que persigue el porcentaje, menos en el jardín, donde cada aspersor de más es un racor y un mantenimiento más. Sobre el terreno, la versión más sencilla y simétrica es la de los instaladores: dos aspersores a 180° a mitad de los dos lados largos, en lugar de los cabezales pequeños. En las dos versiones el precio a pagar es el caudal: la disposición SACO pide 20,8 l/min, que con un suministro de 15 l/min significan dos zonas. La lógica de las distancias está en Separación entre aspersores: la cobertura cabeza-a-cabeza y el alcance real a tu presión.

La franja estrecha: por debajo de 4-5 metros todo cambia

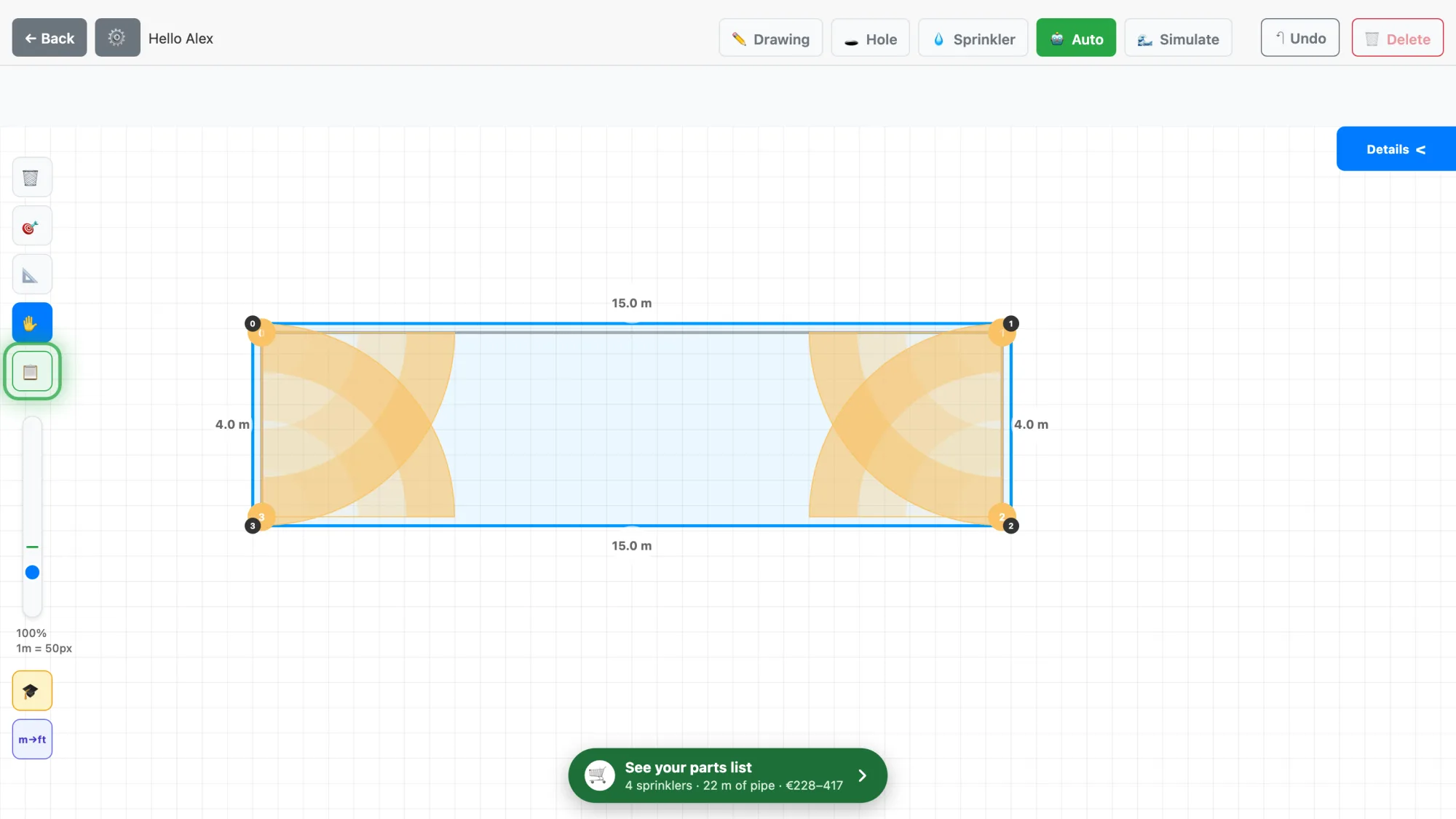

La franja de 15 × 4 es el rectángulo que pone en crisis la lógica de las esquinas. Con 4 metros de ancho hacen falta difusores de radio corto, que a 3,8 m solo cubren los dos extremos: la cobertura cae al 45,5% y toda la parte central queda seca. Y además los difusores echan 47 mm/h, más de lo que un suelo franco puede absorber, y la app señala 3,3 mm de agua que se quedan en superficie al final del ciclo. Son las franjas junto al camino o entre la casa y la valla, muy frecuentes en los adosados.

Poner más aspersores no lo resuelve de verdad. Sobre el mismo dibujo, SACO llega al 87,5% de cobertura, pero con 8 aspersores, algunos de apenas 1 metro de radio, un caudal necesario de 35,1 l/min (tres zonas en un suministro doméstico) y una intensidad todavía de 40 mm/h. En una franja la solución correcta es otra: boquillas de franja (lateral a lo largo de un lado, de extremo en las puntas), que mojan un rectángulo en lugar de un sector circular, o, por debajo de 2 metros de ancho, una tubería de goteo enterrada que elimina por completo las salpicaduras en muros y caminos. En los dos casos la franja va en una zona aparte del resto del césped, porque su intensidad y sus tiempos no son compatibles con los de las turbinas.

Reglas prácticas por proporción

• Hasta 1,5 : 1 aproximadamente (cuadrado, 10 × 8): 4 aspersores en las esquinas a 90° bastan para rondar el 90%. Comprueba el caudal: con radios largos las 4 turbinas pueden superar los 15 l/min.
• Alrededor de 2 : 1: añade un aspersor a 180° a mitad de cada lado largo, o en todo caso uno cada 7-8 m de lado largo, y prevé dos zonas.
• Por debajo de 4-5 m de ancho (franjas): nada de difusores de esquina, sino boquillas de franja a lo largo de los lados o, por debajo de 2 m, goteo enterrado. Siempre en una zona propia.
• En cualquier forma: el radio de esquina lo limita el lado corto, y el radio real depende de la presión medida, no de la del catálogo.
• Para la tubería, en un rectángulo la línea más robusta es el anillo perimetral cerrado, que equilibra la presión desde los dos lados; cada aspersor se conecta con un latiguillo flexible de 30-40 cm.
