Calcolo portata e pressione: esempio con dati reali
2,5 bar statici al rubinetto del giardino, 18 L/min di portata massima. Come ricavare la pressione di progetto, stimare le perdite di carico e calcolare quanti irrigatori possono stare su ogni circuito.
Passo 1: misurare la pressione
Strumento necessario
Manometro con attacco filettato 1/2" per rubinetto esterno. Costo: 10–18 euro in ferramenta o negozi di irrigazione. Avvitare sul rubinetto del giardino (non sul rubinetto interno: la pressione può essere diversa).
Misura statica
Tutti i rubinetti chiusi in casa. Aprire il rubinetto del giardino lentamente, aspettare 10 secondi che la lancetta si stabilizzi. Lettura: 2,5 bar.
Misura dinamica
Con il manometro ancora applicato, aprire un rubinetto in casa (o avviare la lavatrice) e rileggere dopo 15 secondi. Lettura: 2,1 bar.
La differenza (0,4 bar) indica il livello di carico della rete idrica di distribuzione. Il valore di progetto è sempre la pressione dinamica: 2,1 bar.
Passo 2: misurare la portata massima
Metodo del secchio (test)
Rimuovere il manometro, aprire il rubinetto al massimo, riempire un secchio da 10 litri e misurare il tempo con lo stopwatch.
Risultato: 10 litri in 33 secondi.
Calcolo: (10 litri / 33 secondi) × 60 = 18,2 L/min
Questo è il flusso massimo disponibile su tutta la linea. L'impianto di irrigazione non può usarne più di questo (in realtà al massimo il 75–80% per avere margine: 18,2 × 0,78 = 14,2 L/min come limite operativo).
Passo 3: calcolare le perdite di carico
Componenti e perdite stimate
- Tubo PE 25 mm, 15 m a 12 L/min: perdita circa 0,12 bar
- Filtro a rete 1" (pulito): 0,07 bar
- Valvola solenoidale 1" aperta: 0,15 bar
- 3 raccordi a T sul tubo principale: 0,04 bar
- 6 derivazioni PE 16 mm da 0,5 m a irrigatori: 0,02 bar
Perdita totale stimata: 0,40 bar
Pressione disponibile agli irrigatori più lontani: 2,1 − 0,40 = 1,7 bar
Con 1,7 bar, un irrigatore Hunter PGP-ADJ eroga a raggio di circa 3,8–4,0 m (il raggio nominale è dichiarato a 2,5 bar = 4,5 m; a 1,7 bar si riduce proporzionalmente). Questo è il valore da usare nel progetto, non il raggio nominale della scheda tecnica.
Passo 4: calcolare il numero massimo di irrigatori per circuito
Dati degli irrigatori scelti
Hunter PGP-ADJ a 1,7 bar: portata circa 1,7 L/min (da tabella portate del costruttore alla pressione di esercizio, non a quella nominale).
Calcolo
Portata limite operativo: 14,2 L/min
Portata per irrigatore: 1,7 L/min
Numero massimo irrigatori: 14,2 / 1,7 = 8,3 irrigatori
Si arrotonda a 8 irrigatori per circuito. Con 6 irrigatori sul prato da 10 × 8 m, il circuito è ampiamente nei limiti (6 × 1,7 = 10,2 L/min < 14,2 L/min).
Verifica con più zone
Se il prato è grande e servono 10 irrigatori, si dividono in 2 circuiti da 5. I due circuiti funzionano in sequenza (non in parallelo), quindi la portata massima simultanea rimane quella di una sola zona: 8,5 L/min < 14,2 L/min.
Riepilogo del metodo in 4 righe
- Pressione di progetto = pressione dinamica misurata
- Perdite totali stimate = 0,3–0,6 bar (tubo + valvola + filtro)
- Pressione agli irrigatori = dinamica − perdite totali
- Irrigatori per circuito = (portata massima × 0,78) / portata irrigatore a pressione effettiva

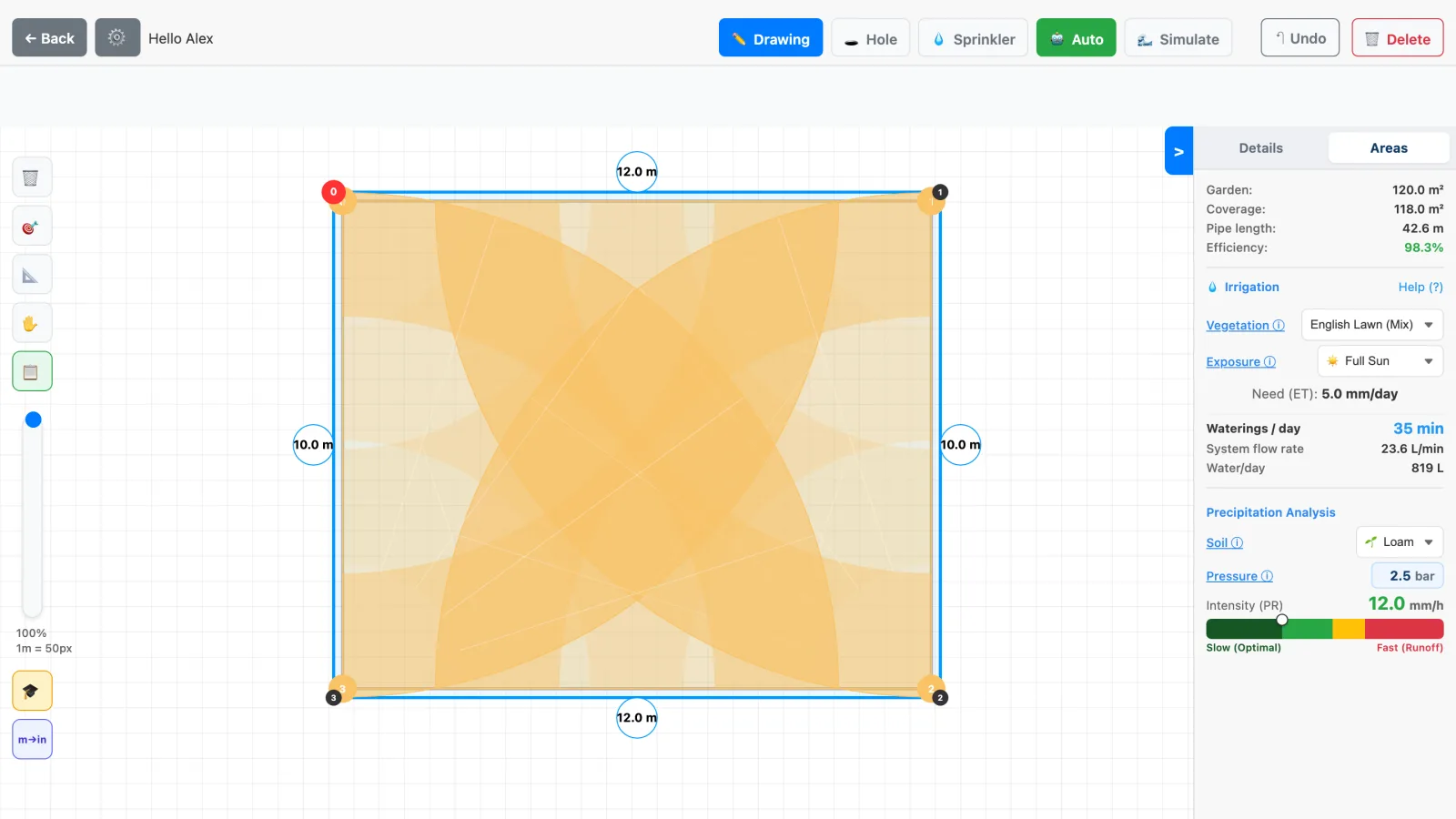

SprinklerMap esegue automaticamente questi calcoli una volta inseriti pressione disponibile e tipo di irrigatore. Prova gratuitamente →
